大規模な地すべりにより、橋は土台から崩れた。
 今回は橋が保存されている場所を紹介する。


宮城・岩手内陸地震

 2008年6月14日8時43分。
 岩手県内陸南部を震源としてM7.2の地震が発生した。
 岩手県奥州市や宮城県栗原市では最大震度6強を観測した地震である。
DSC01201
 この地震による建物被害は軽微だった一方で、山間部における山体崩壊、土砂崩れ、河道閉塞が多く発生した。

旧祭畤大橋

 岩手県南部の代表的な景勝地である厳美渓から、秋田県境に向かっていく国道342号線。
 その国道の途中左手に異様な姿をした橋を見ることができる。今回紹介する旧・祭畤大橋だ。
DSC01232
 ちょっと国道からは離れているので漫然と走っていると通り過ぎてしまうかもしれない。
DSC01233

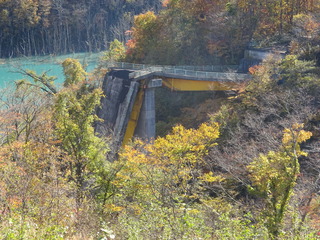

 橋桁が水海に落ちているのがわかるだろうか。
 離れたところにあるが、元々の国道342号線はそこを走っていた。
 宮城・岩手内陸地震によって、大規模な地すべりが発生し、秋田側(写真右側)の橋台、橋桁どころか地盤自体が宮城側(写真左側)に10m移動したことによってこの橋は崩壊した。
DSC01212
 この橋は耐震設計なされていたにも関わらず崩壊した。当時はあり得ないこととして、手抜き工事や設計ミスなども視野に入れて調査が行われた。その調査結果によると、橋梁を支える橋台や橋脚が地盤と共に10mほど地すべり性の移動したことにより崩壊したことが判明した。
 震央からわずか1km程度しか離れていない場所であったためか、地盤自体が動いてしまっては、耐震設計をいくら行っていても崩壊してしまう。
DSC01231
 ちなみに今使用されているのが二代目祭畤大橋、地震で崩壊したのは初代祭畤大橋。二代目祭畤大橋の下を覗くと、橋が見える。これは地震には関係なく、初代祭畤大橋が開通するまで使用されていた祭畤橋である。
 こちらはそれほど大きくないせいか、使用されなくなり放置されているにもかかわらず、落橋することはなかった。使用されなくなって40年以上経過し、もうこの橋へ行く取り付け道路自体が存在しない。

スポンサードリンク

祭畤被災地展望の丘

 この旧・祭畤大橋を見学するための施設として祭畤被災地展望の丘が整備されている。
DSC01242

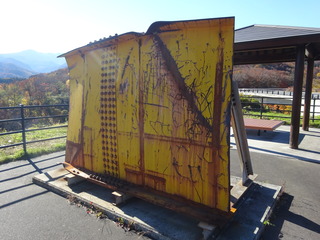

 ここには旧祭畤大橋の破壊された橋桁の一部が保存されている。
DSC01239
 ここには地震の概要や、土砂災害の発生状況、復旧状況などの説明看板があるので、ここで地震についての知識を自転車操業で仕入れておきたいところ。


祭畤災害遺構見学通路

 祭畤被災地展望の丘から秋田側へ進み、祭畤大橋を渡り終わったところを左折したところに、祭畤災害遺構見学通路がある。ここを見学できるのは9時~16時。
DSC01230
 旧・国道342号線に歩道が設置されていて、歩くことができる。
 当然地すべりで、国道は崩壊している。
DSC01218
 ここまで道が波打っているのは、地滑りを起こしたからだ。大量の土砂がそのまま移動したのである。
 歩道の階段に注目して欲しい。道路にもともと傾斜があったとしてもここまで階段が必要になるようなことにはならないし、傾斜が急だったとしたら均等に階段が必要になるはずである。ここでは、平らの部分と階段の部分が分かれている。それだけ不均等に沈下したことを示す。
DSC01223

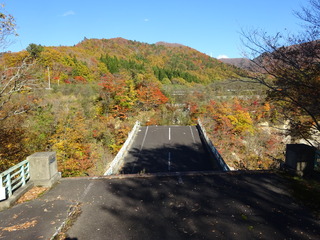

 最後は展望台のようになっているところが終点。
 ここで道はぶっつりと途切れている。その姿はまるでジャンプ台のようだ。


河道閉塞の現場もある

 この現場から国道342号線を一関方向に行くと河道閉塞の現場がある。
DSC01243
 河道閉塞とは土砂崩れによって河川が埋まり、水の流れをせき止めることによって天然のダムができることである。これを放置すると、人工で造ったダムと違って堤体が脆弱なので崩壊し、一気にたまっていた水が下流を襲うことになる。当然、急激に水量が増えるわけで下流では洪水、氾濫、橋の損傷などの被害が考えられる。
DSC01250
 そんな天然ダムが発生した場所。地震後に排水ポンプを設置して下流へ水を流そうとするが、限界があるので地震発生後4日間で一次仮排水路を設置。これによって天然ダムの水位上昇を抑制した。とはいえ抑制なので次に二次仮排水路を地震後22日目に完成し10年に1度の洪水は排水できるようになった。その後、本設の河道を掘削し、現在は100年に1度の洪水まで耐えられるようになっている。
 特に一次仮排水路や二次仮排水路を作るところまでは特に時間との勝負であったと思われる。今でこそ、この場所は平和そうであるけれど、一関市民の命がかかった工事が行われていたのである。
